Předmět: PCV – elektroinstalační dílna

Téma: Elektroinstalace – světelné obvody

Praktické úlohy:

1. Ovládání osvětlení z jednoho místa – jednopólový vypínač, sériový přepínač

2. Ovládání osvětlení ze dvou míst – střídavý přepínač

3. Ovládání osvětlení ze tří a více míst – střídavý + křížový přepínač

4. Zapojení zářivkového osvětlení

5. Použití impulzního paměťového relé

6. Schodišťové spínače

4. Zářivkové osvětlení:

Zářivka se používá jako světelný zdroj. Je to nízkotlaká výbojka. Konstrukcí je skleněná trubice se žhavícími elektrodami a je naplněná rtuťovými parami a argonem. Na obou koncích jsou patice s kovovými elektrodami.

Doutnavým výbojem mezi elektrodami v zářivce vzniká převážně neviditelné ultrafialové záření, které dopadá na stěny trubice. Ty jsou pokryté luminoforem – po dopadu ultrafialového záření svítí.

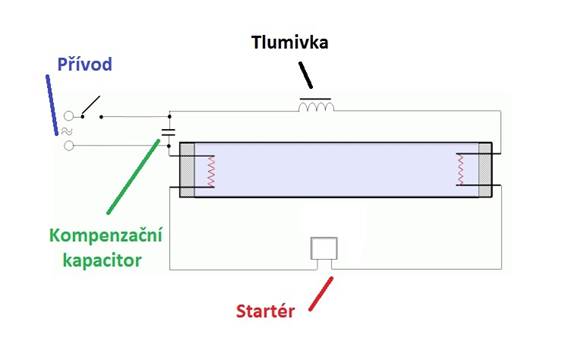

Základní části zářivky a jejich zapojení:

Startování zářivky:

Po připojení do sítě nastane doutnavý výboj ve startéru. Tím se začnou ohřívat elektrody startéru a bimetalový pásek se ohýbá směrem k pevné elektrodě, kterou spojí asi po jedné sekundě. Doutnavý výboj ve startéru tak zanikne.

Přes tlumivku a elektrody zářivky teď protéká proud, který způsobí rozžhavení elektrod uvnitř zářivky. Kolem elektrod zářivky vzniká ionizace plynů.

Následně se bimetalový pásek ve startéru ochlazuje a oddaluje od pevné elektrody, čímž se přeruší elektrický proud ve startéru. Na tlumivce vlivem magnetické indukce vznikne napěťový impuls, který zvýší napětí mezi elektrodami zářivkové trubice a naskočí výboj v ionizovaném plynu s menší elektrickou pevností. Poté dojde k ionizaci plynů v celé trubici. Doutnavý výboj v zářivkové trubici probíhá již při značně nižším napětí.

Po rozsvícení zářivky se napětí ze sítě dělí na úbytek na zářivce a na tlumivce. Důsledkem je pokles napětí na tlumivce, která pak slouží jako ochranný jalový rezistor.

Cvičení: proveď zapojení zářivkové trubice včetně všech potřebných komponent a odzkoušej startování zářivky.

5. Impulzní paměťové relé (MIR-16):

Impulzní paměťové relé se využívá ke spínání elektrických obvodů impulsním povelem (např. tlačítkem). Nejčastěji jej využijeme k ovládání osvětlení z více míst na chodbách či schodištích. Zde nahrazuje kombinace střídavých a křížových přepínačů.

Principem zařízení je relé, které nevyžaduje trvalé napájení. Je napájeno pouze při přivedení ovládacího impulzu na jednotlivé vstupy, které mohou mít i různé funkce. Rovněž přepínací kontakty relé (pomocné) pak mají odlišné funkce.

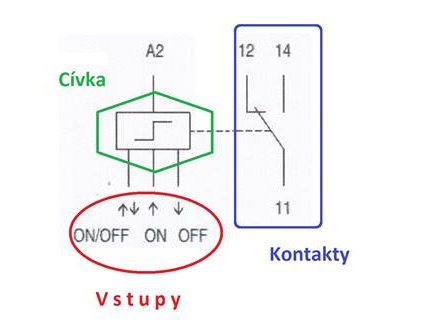

Polohu přepínacího kontaktu je možné změnit pouze přivedením impulzu na následující vstupy relé:

Vstup ON/OFF: každý přivedený impulz na tento vstup změní polohu kontaktů (12 / 14)

Vstup ON: každý přivedený impulz na tento vstup přepne kontakt do polohy 11 - 14

Vstup OFF: každý přivedený impulz na tento vstup přepne kontakt do polohy 11 - 12

Grafické znázornění stavu kontaktů 11 - 14 v závislosti na přivedených vstupních impulzech:

Příklad zapojení impulsního relé pro místní ovládání soustavy světel z různých míst – po stisku libovolného tlačítka osvětlení sepne, po stisku libovolného následného tlačítka osvětlení zhasne . . .

Impulzní paměťové relé MIR-16-001-A230 má tyto charakteristické parametry:

Norma: ČSN EN 61812-1

Jmenovité napětí: 230V a.c.

Jmenovitý proud: 16A

Max. spínaný výkon: 4000VA

Min. doba mezi impulzy: 1s

Krytí: IP20

Cvičení: proveď zapojení impulsního paměťového relé MIR-16 tak, aby ovládalo spínání osvětlení schodiště ze 3 různých míst. Po stisknutí tlačítka v přízemí musí jít osvětlení vypnout stiskem libovolného tlačítka a následně poté libovolným tlačítkem zapnout.

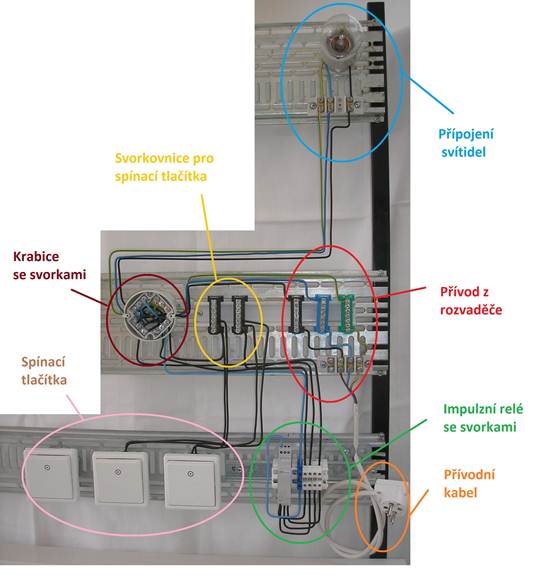

Příklad zapojení:

6. Schodišťový spínač (MQA-16):

Schodišťový spínač používáme především k ovládání obvodů osvětlení z více míst na chodbách a schodištích. Umožňuje nastavit dobu osvětlení ve velkém časovém rozsahu. Nastavený čas plyne po stisku spínacího tlačítka.

Principem zařízení je relé, které sepne spínaný kontakt při přivedení ovládacího impulzu na vstup schodišťového spínače. Kontakt bude sepnutý dle nastaveného časového limitu.

Nastavení času sepnutí je v rozsahu 0,5 až 10 minut a provádíme jej otočným kotoučem na čelní ploše spínače.

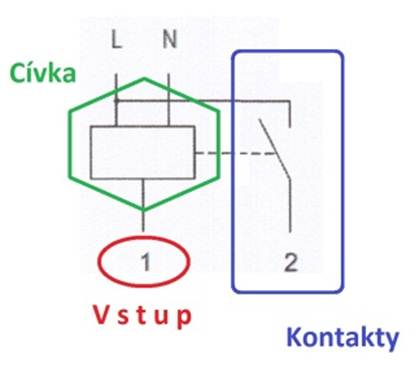

Sepnutí přepínacího kontaktu 2 je možné provést přivedením impulzu na vstupní kontakt cívky (č.1):

Grafické znázornění stavu kontaktu 2 v závislosti na přivedených vstupních impulzech:

Příklady zapojení schodišťového spínače:

4 – vodičové zapojení – používá se především v nových instalacích. Schodišťový spínač je ovládán spínáním fázového vodiče.

3 – vodičové zapojení – používá se pouze ve starých instalacích. Schodišťový spínač je ovládán spínáním středního (N) vodiče.

Schodišťový spínač MQA-16-100-A230 má tyto charakteristické parametry:

Norma: ČSN EN 60669

Jmenovité napětí: 250V a.c.

Jmenovitý proud: 16A

Max. spínaný výkon: 2000 W

Krytí: IP20

Cvičení: proveď 4 – vodičové zapojení schodišťového spínače MQA-16 tak, aby ovládalo spínání osvětlení schodiště ze 3 různých míst. Odzkoušej možnosti nastavení doby osvětlení a ověř funkci spínače.

Vyučující: Ing. Lubomír Nový
